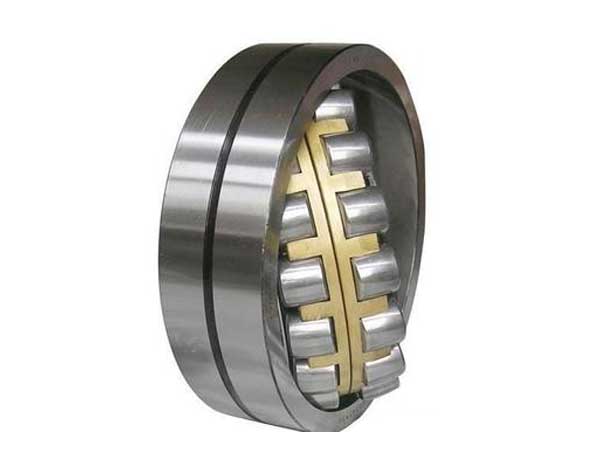

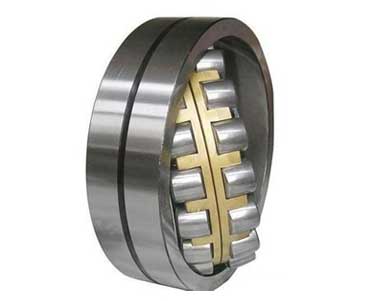

Rodamientos de rodillos esféricos o a rótula


Este rodamiento de rodillos a rótula o esféricos tienen dos filas de rodillos, y son capaces de acomodar grandes cargas radiales y tomar algunas cargas axiales en cualquier dirección. Estos rodamientos de rodillos esféricos de doble fila son adecuados para aplicaciones de vibración o carga pesada, pero no pueden manejar cargas axiales puras.

Para montar un rodamiento de rodillos esféricos con un agujero cónico con un cónico de 1:12 (sufijo de designación K, serie 153000/113000) o 1:30 (sufijo de designación K30), el anillo interior se puede mover en una dirección radial para ajustar el espacio interno radial del rodamiento



Rodamientos de rodillos esféricos

Tipos de jaulas de rodamientos aplicables
  • Jaula reforzada de placa de acero estampada (sufijo E)
  • Jaula de placa de acero estampada (sufijo CC)
  • Jaula de poliamida 66 reforzada con fibra de vidrio (sufijo TVPB)
  • Jaula de dos piezas de latón mecanizado (sufijo MB)
  • Jaula integral de latón mecanizado (sufijo CA)
  • Jaula de placa de acero estampada para aplicaciones de vibración (sufijo JPA)
  • Jaula de latón para aplicaciones de vibración (sufijo EMA)

El código en el rodamiento puede variar incluso para la misma estructura.

Aplicaciones
  • Maquinaria de papel
  • Reductor de velocidad
  • Eje del vehículo ferroviario
  • Carcasa de la caja de cambios del molino de laminación
  • Rodillo de laminación
  • Trituradora
  • Pantalla vibratoria
  • Maquinaria de impresión
  • Maquinaria de carpintería
  • Rodamiento de correa vertical
Especificaciones
Serie de rodamientos Dimensiones(mm) Cargado(KN) Clasificaciones de velocidad(R/MIN) Peso(KG)
Agujero cilíndrico Agujero cónico d D B Cr Cor Grasa Aceite
21304 CA/W33 21304 CAK/W33 20 52 15 30.8 31.2 6000 7500 0.175
21034 TN1 21034 TN1 52 15 34.8 34.2 6000 7500 0.161
22205 CC/ W33 25 52 18 35.8 36.8 8000 10000 0.177 22205 CCK/ W33 25 52 18 35.8 36.8 8000 10000 0.177
21305CA/W33 21305CAK/W33 25 62 17 41.5 44.2 5300 6700 0.277
22206CA/W33 22206CAK/W33 30 62 20 30.5 38.2 5300 6700
22206CC/W33 30 62 20 50.5 55 6700 8500 0.283 22206CCK/W33 30 62 20 50.5 55 6700 8500 0.283
21306CC/W33 35 72 19 55.8 62 4500 6000 0.412 21306CCK/W33 35 72 19 55.8 62 4500 6000 0.412
22207CA/W33 35 72 23 45.2 59.5 4800 6000 0.43 22207CAK/W33 35 72 23 45.2 59.5 4800 6000 0.43
22207CC/W33 35 72 23 68.5 79 5600 7000 0.437 22207CCK/W33 35 72 23 68.5 79 5600 7000 0.437
21307CC/W33 21307CCK/W33 35 80 21 63.5 73.2 4000 5300 0.542
Descargar para más series de rodamientos
